Inicio TRANSFORMADORES ESPECIALES: Transformador de Medida Integrado Monofasico

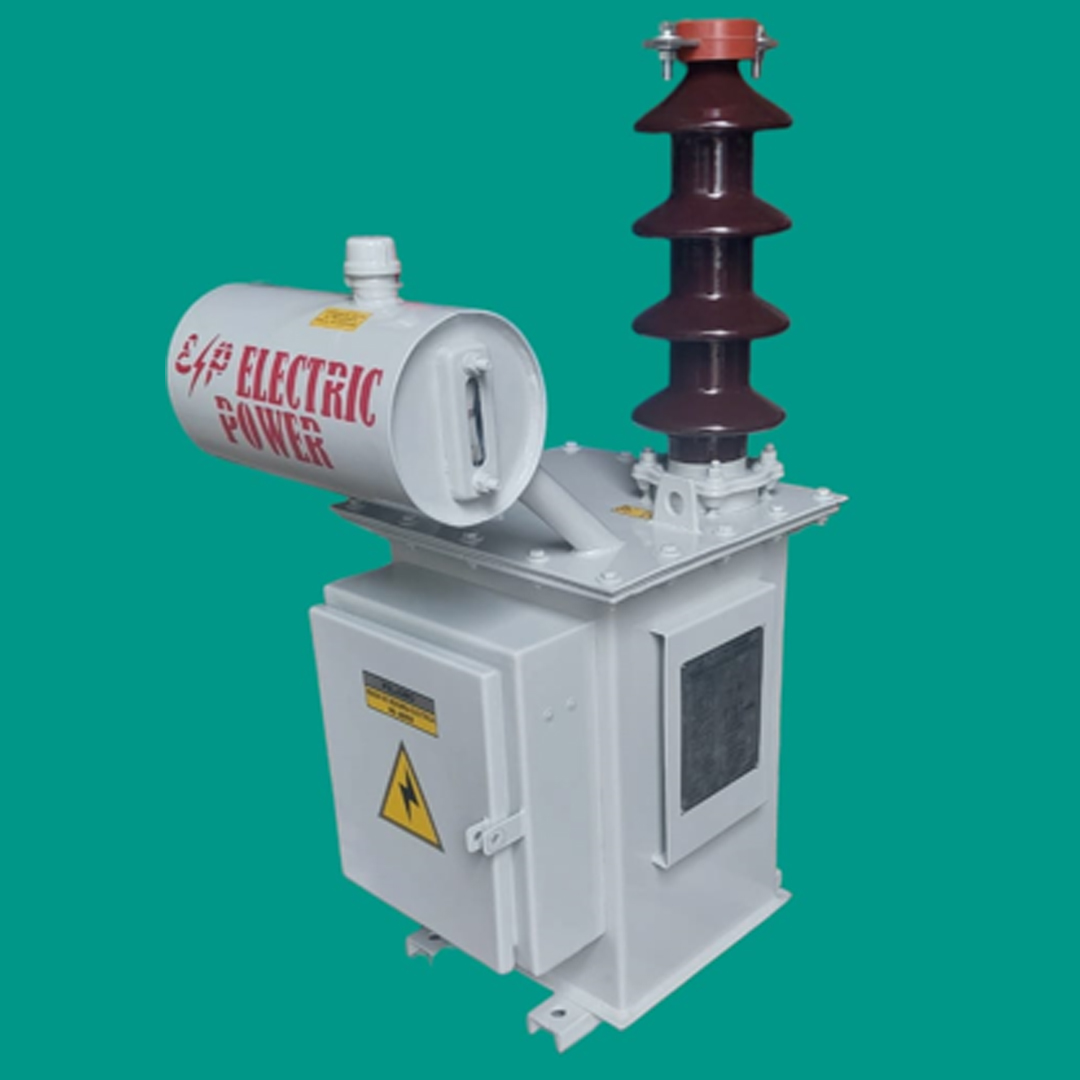

Transformador de Medida Integrado Monofasico

Categoría:
TRANSFORMADORES ESPECIALES:
Solicitar Cotización

Los Transformadores de Medida Integrados Monofasicos de la marca ELECTRIC POWER, están constituidos por un juego de Transformadores de Corriente y Potencial en número adecuado de acuerdo con las necesidades de aplicación, montados en un tanque único, que se encuentra lleno de aceite aislante, similar a los tanques del transformador de distribución, son suministrados con todas las conexiones internas.
De forma que los transformadores quedan correctamente ligados para fines de medición. La conexión a la línea es hecha a través de los Bushing Primarios, los Terminales Secundarios quedan localizados en un panel de caja blindada, los bornes son debidamente numerados de acuerdo con el diagrama de conexiones grabado en la placa de características para facilitar la conexión al medidor de KW-Hora o a otros instrumentos.

ESPECIFICACIONES:

TRANSFORMADOR DE POTENCIAL:

Potencia

:

15-25-30-50 VA

Tension primaria

:

2.3 - 33 KV

Tension secundaria

:

0.1 - 0.11 - 0.12 - 0.22 - 0.38 KV

Clase de presicion

:

0.2

Conexión

:

Ii0

Norma

:

IEC 61869 2


TRANSFORMADOR DE CORRIENTE:

Potencia

:

15-30 VA

Corriente primaria

:

0.5 A ( Según nesecidades de la SSEE)

Tension secundaria

:

0.1 - 0.11 - 0.12 - 0.22 - 0.38 KV

Clase de presicion

:

0.2 - 0.2S

Conexión

:

lio

Norma

:

IEC 61869 3

Corriente Termica Ith

:

100xin

Corriente Dinamica Idy

:

2.55xith
